應用案例 | 風力發電振動監測系統
發布時間：
2024-05-21
引言
振動監測系統在風電運維中扮演著至關重要的角色，通過實時監測風電機組的振動情況，能夠提前發現潛在故障，確保風電系統的安全穩定運行。作為風電運維服務人員，了解振動監測系統的工作原理、結構組成、運行特征以及常見故障處理方法至關重要。本文將深入解析振動監測系統的運維方法，為風電運維人員提供實用指導。
工作原理
振動監測系統的主要工作原理是通過安裝在風電機組各關鍵部位的振動傳感器，實時采集振動信號，并將其轉化為電信號進行處理。通過分析這些振動信號的頻率、幅值等特征，可以判斷風電機組各部件的運行狀態，提前發現潛在故障。
傳動系統主要結構

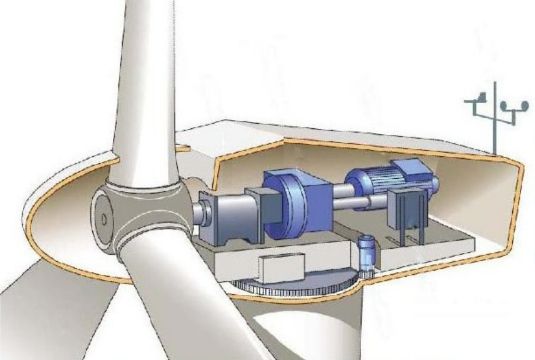

如圖所示，風電機組主要由:風輪、變槳系統、機艙、齒輪箱、偏航系統、制動系統、發電機、電氣系統、主控系統、塔架和地基等子系統組成。
監測點的選取
對于風電機組的狀態監測而言，有效地獲取合適的監測信號是正確判斷設備工作狀態的保障。一般來講，測點的選取有以下一些需要考慮的地方:
1、測點應該設置在設備的關鍵部位
2、測點應該避開惡劣工作環境的部位
3、測點的確定應根據監測對象的振動特點測量點應盡可能靠近被測對象
4、測量點的數量要合適
5、測點位置應保持穩定

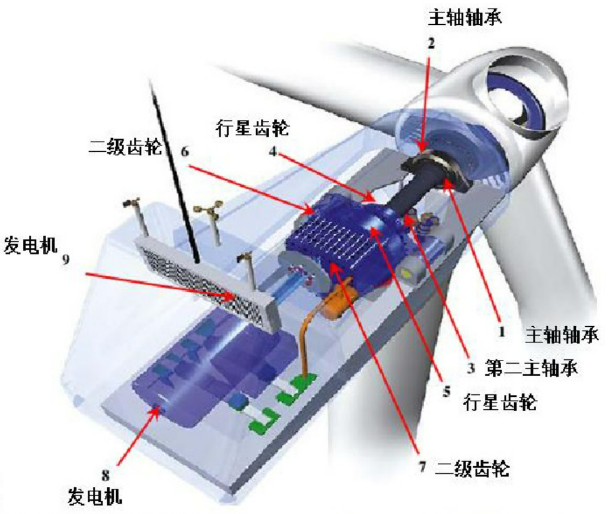

基于以上測點的選取原則考慮，并根據前文分析的風電機組的故障特點及監測對象的確定，可以確定本系統振動監測點的主要位置如下圖所示意。

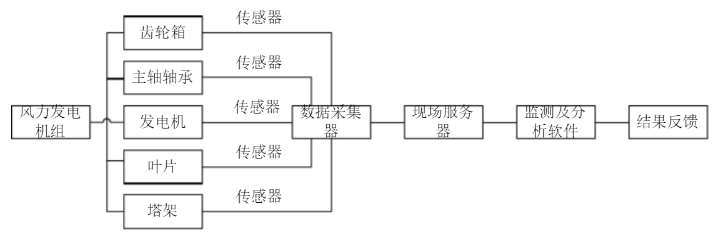

▲振動在線監測系統構成
由傳感器、數據采集器、現場服務器、監測及分析軟件等組成。

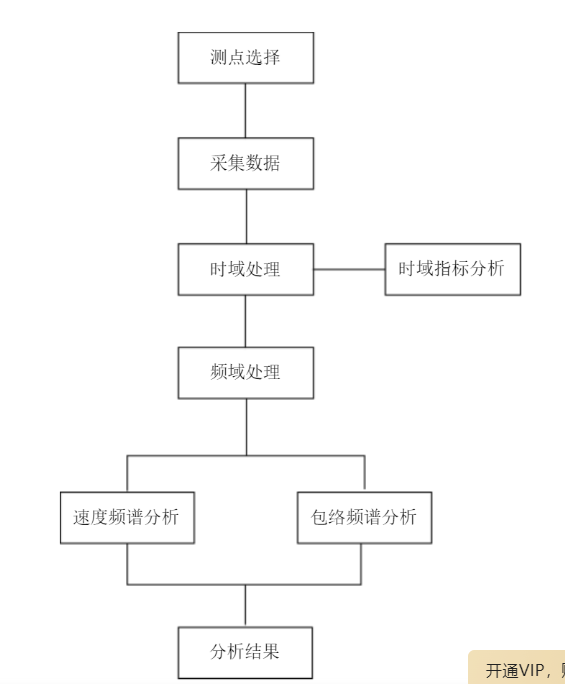

▲振動監測流程
采集振動數據后，經圖上的分析流程，經過時域處理、頻域處理后，采用包絡解調算法來完成。
熙源電子推出了兩款款振動傳感器，進一步幫助實現對風力發電設備的振動監測與健康管理。
▊產 品 概 述
風電用振動傳感器在風力發電系統中起著至關重要的作用，能夠及時監測風力發電機組的振動情況，提供數據支持，幫助運維人員識別潛在故障并采取相應措施，保障風力發電系統的安全穩定運行。為了有效利用風能，延長風力發電機組的使用壽命，降低維護成本，合理安裝和維護風電用振動傳感器是必不可少的。通過正確安裝和維護風電用振動傳感器，可以提高風力發電系統的可靠性、安全性和經濟性。
